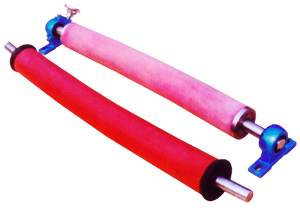

一、結構原理 主要由弧形芯軸、滾動軸承總成、橡膠套筒、端套、支座及調節輪等組成。 弧形輥是將軸彎成所要求的弧形,軸上相隔一定間距裝有軸承,在軸承上套以橡膠套成為一個具有弧形、橡膠套可繞軸旋轉的輥?zhàn)印? 弧形的方向可通過軸座上的手輪進行調節,橡膠套在繞彎軸旋轉時膠面能夠展開及縮回,當基材從凹弧處開始接觸輥面,在運行到凸弧處離開時,弧形輥的輥面僅有中央部位是在平行于縱向的方向中旋轉,而輥面中央兩側的其他各點都與縱向成一定角度旋轉,因此對基材產生了向兩側的牽伸力,基材而得以展平。
二、特點 1、線速度高、跳動量小、無噪聲 2、旋轉扭矩小、可承受較大拉力 3、密封性能好、防水、耐酸堿 4、安全耐用、安裝調試簡便 5、對基材出現中間緊兩邊松或中間松兩邊緊現象有獨特的展平功能。 展平能力相對較小,基材包輥角度不可過大或張力過大,否則易使薄膜類基材產生永久性變形,紙類基材斷裂,布類基材緯向彎曲。根據基材狀況有時需及時調整弧度方向。 弧形展平輥廣泛用于紡織、印染、印刷、造紙、薄膜、包裝等行業,是目前使用范圍廣,用量較大的品種。
三、技術參數
80、100 、125 、150
輥面長度
200—3600mm
基材包輥角度
15°—30°
輥面線速度
<300m/min
橡膠品種
丁睛膠、 三元乙丙膠、 硅膠
四、訂購須知 請注明:輥面長度、芯軸長度、輥面直徑、線速度
